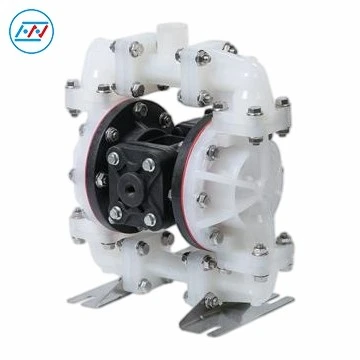

Pompă cu diafragmă de teflon 1/2 inch



HP15pompă cu diafragmă de teflon de 1/2 incheste adaptat-pentru condiții de lucru complexe de transfer de fluide industriale. Dispunând de o structură compactă și care economisește spațiu-, atinge un debit maxim de 14 GPM (52 LPM) și acceptă o varietate de configurații de material și dimensiunea portului pentru a se adapta la diverse cerințe de producție. Fiind un sistem de pompă cu diafragmă de înaltă performanță, optimizat pentru transferul de șlam cu vâscozitate înaltă-, acceptă conexiuni în serie cu mai multe-pompe pentru a crește considerabil înălțimea de livrare și pentru a răspunde pe deplin cerințelor scenariilor de transfer de-picături mari. În plus, permite instalarea scufundată și se adaptează la modurile de funcționare intermitente. Cu o instalare flexibilă și o performanță stabilă, oferă o soluție eficientă și fiabilă pentru transferul de fluide industriale.









Dimensiune admisie/ieșire	1/2" NPT sau BSP1" NPT sau BSP
Debitul	0-14 GPM (0-52 LPM)
Supapa principală de aer	Lubrifiere-Fără-Design punct mort
Pasaj maxim admisibil pentru solide	0,125 inchi (3 mm) max
Cap maxim	100 psi sau 231 ft. Coloană de apă (7 bar sau 70 m)
Deplasare pe cursă	0,026 gal / 0,098 L
Presiune maximă de operare	125 psi (8,6 bar)
Greutate de transport	PP: 16 lbs. (8 kg) PVDF: 18 lbs. (9 kg)





● Pompa pneumatică cu diafragmă HP15 1/2{-inch este echipată cu diafragme premium din teflon și componente de etanșare. Poate transporta fluide în mod stabil, cum ar fi acizi puternici, alcalii puternici și solvenți organici pentru o lungă perioadă de timp, fără a fi corodat de medii. Materialul cu frecare redusă reduce uzura internă a pompei și prelungește durata de viață.

● HP15pompă cu diafragmă de teflon de 1/2 inchdispune de un corp compact, care economisește spațiu-, cu mai multe dimensiuni de porturi opționale pentru o instalare ușoară. Adoptând un design de supapă de aer fără lubrifiere-și o structură de supapă detașabilă din exterior, permite întreținerea simplă și convenabilă, cu o rată scăzută de defecțiuni.

● Pompa pneumatică cu diafragmă HP15 acceptă auto--amorsarea și funcționarea în uscat și este disponibilă pentru funcționare intermitentă. Permite conectarea în serie de pompe multiple pentru a crește înălțimea de livrare, făcându-l potrivit pentru aplicații de înaltă performanță a sistemelor de pompe cu diafragmă.





1. Unitate de tratare a sursei de aer

Regulator de filtru ②: Filtrează mai întâi impuritățile și umezeala din aerul comprimat, apoi reglează și stabilizează presiunea aerului furnizat pompei.

Uscător ③: Îndepărtează în continuare umezeala din aerul comprimat pentru a preveni pătrunderea vaporilor de apă în camera pompei și să provoace coroziunea și înghețarea componentelor interne.

Lubrificator ④: Atomizează uleiul lubrifiant și îl amestecă în aer comprimat pentru a lubrifia părțile în mișcare, cum ar fi supapele pneumatice și diafragmele pompei și pentru a reduce uzura.

Componente suport: admisie aer, supapă de reținere, supapă de închidere-.



2. Corpul pompei și sistemul de evacuare

Corpul pompei: pompa pneumatică cu diafragmă de bază, care antrenează diafragma să se miște înainte și înapoi prin aer comprimat pentru a realiza aspirarea și descărcarea fluidului.

Eșapament: Instalat la orificiul de evacuare al pompei pentru a reduce zgomotul de evacuare.

Evacuare prin conducte: Evacuează gazele reziduale într-o zonă sigură pentru a evita poluarea mediului în atelier.

Conexiune flexibilă: o conexiune flexibilă între pompă și unitatea de tratare a sursei de aer pentru a amortiza vibrațiile și a reduce transmiterea stresului.



3. Conducta de aspirare a fluidului (partea stângă a figurii)

Aspirație: Punctul de pornire al fluidului care intră în sistem, conectat la rezervoarele de stocare a lichidului sau conductele din amonte.

Supapă de închidere-: oprește aspirația fluidului pentru o întreținere convenabilă a pompei.

Manometru compus: monitorizează presiunea-laterală de aspirație pentru a identifica probleme precum ridicarea insuficientă a aspirației și blocarea conductei.

Conector flexibil: Absoarbe vibrațiile pompei și previne daunele cauzate de stres cauzate de conexiunea rigidă a conductei.

Orificiul de scurgere: Evacuează lichidul rezidual din conducta de aspirație pentru întreținere sau golire a conductei.

Conexiune la conducte: mai multe tipuri de conexiune sunt opționale pentru a se adapta la-condițiile conductei de pe site.



4. Conducta de evacuare a fluidului (partea dreaptă a figurii)

Conector flexibil: tamponează vibrațiile pompei pentru a proteja conductele și echipamentele.

Conexiune la conductă: în concordanță cu capătul de aspirație, adaptabil la conductele de pe-santiere.

Port de scurgere: Evacuează lichidul rezidual din conducta de evacuare pentru întreținere și golire.

Suprimator de supratensiune ①: Stabilizează presiunea de refulare pulsatorie a pompelor pneumatice cu diafragmă și protejează conductele și echipamentele din aval, servind ca un accesoriu cheie pe partea de refulare.

Manometru: monitorizează presiunea-de descărcare pentru a evalua starea de funcționare a pompei.

Supapă de închidere-: oprește descărcarea fluidului pentru a facilita întreținerea pompei și a echipamentului din aval.

Descărcare: ieșirea terminală a sistemului, conectată la conductele și echipamentele din aval.

Alimentare nereglată cu aer la supresor de supratensiune: furnizează direct aer comprimat nereglat la supresor de supratensiune, utilizând compresibilitatea gazului pentru a absorbi pulsația fluidului.







● 1. Protecția mediului / Industria municipală

Condițiile de lucru din această industrie implică de obicei medii care conțin o cantitate mare de particule solide și componente corozive, precum și o funcționare intermitentă frecventă care provoacă cu ușurință defecțiuni ale echipamentelor convenționale. HP15pompă cu diafragmă de teflon de 1/2 inchprezintă o rezistență excelentă la înfundare și rezistență la uzură. Poate transporta în mod stabil particule-conținând nămol, ape uzate impurități și lichide reziduale corozive, fără înfundare sau coroziune. Cu o rată scăzută de defecțiuni și suport pentru funcționarea prelungită pe uscat, se adaptează perfect la pornirea frecventă-oprirea și ciclurile de lucru intermitente ale protecției mediului și industriei municipale.



● 2. Fabricare inteligentă / Industria de acoperire

Această industrie cere precizie ridicată în livrarea fluidelor. Liniile de producție modulare necesită relocarea frecventă a echipamentului, în timp ce măsurarea incorectă a pompelor tradiționale afectează foarte mult eficiența producției. Ca sistem de pompă cu diafragmă de înaltă performanță, HP15 poate fi integrat în sisteme de operare personalizate în funcție de diverse cerințe de producție. Acceptă reglarea continuă a debitului și aspectul flexibil al corpului pompei și interfețelor conductei. Adoptând un design de livrare cu forfecare redusă-care păstrează proprietățile originale ale materialului, permite circulația eficientă a fluidului și transportul cantitativ de-înaltă precizie pentru a îndeplini standardele de producție sofisticate.



● 3. Industria tipăririi, ambalajului/fabricarii hârtiei

Această industrie necesită livrarea fluidului extrem de uniformă. Pulsația instabilă a pompei cauzează adesea defecte de imprimare, în timp ce suporturile cu vâscozitate variabilă tind să adere la conducte și să provoace acumulare și blocare. Pompa cu diafragmă de teflon HP15 1/2 oferă pulsații ultra-scăzute și o putere constantă, îmbunătățind eficient acuratețea procesării și randamentul produsului. Poate gestiona stabil adezivii și mediile ușor de depozitat, cum ar fi lipiciul vâscos și pulpa, susținând o producție continuă stabilă de 24 de ore.
