Introducere
HP20Pompă pneumatică cu diafragmă de 3/4 inchse mândrește cu performanță stabilă și durată lungă de viață. Furnizează un debit de 0-23 GPM (0-87 LPM), special conceput pentru transferul de nămol de înaltă vâscozitate. Această pompă rezistentă cu diafragmă acționată cu aer se potrivește condițiilor de lucru inflamabile și explozive, ideală pentru transportul materialului în fabricarea bateriilor cu litiu.

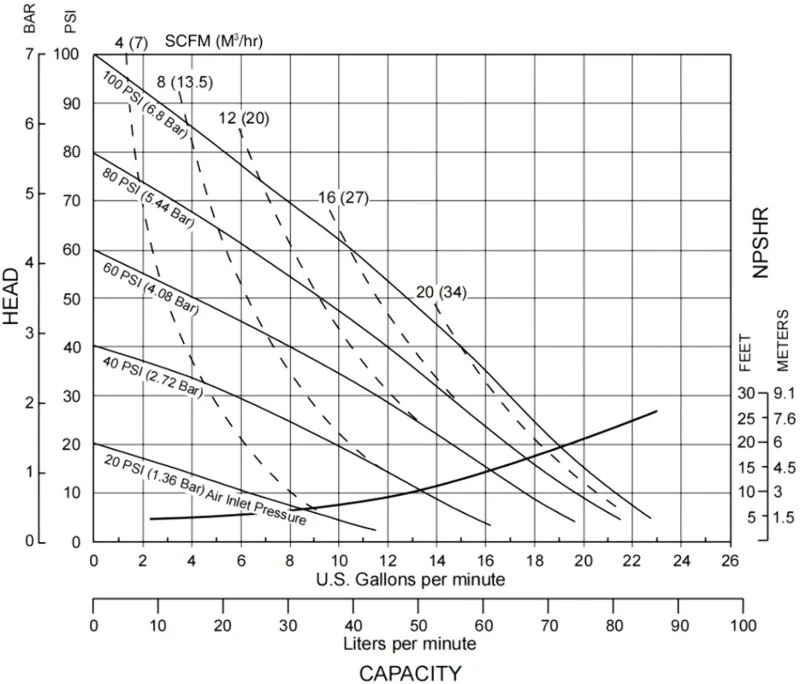

Curba de performanță
Descriere produs
|
Dimensiune admisie/ieșire |
3/4" NPT 3/4" BSP 1-1/2" NPT 1-1/2" BSP |
|
Debitul |
0-23 GPM (0-87 LPM) |
|
Supapa principală de aer |
Lubrifiere-Fără-Design punct mort |
|
Pasaj maxim admisibil pentru solide |
0,15 inchi (4 mm) max |
|
Cap maxim |
100 psi sau 231 ft. Coloană de apă (7 bar sau 70 m) |
|
Deplasare pe cursă |
0,026 gal / 0,098 L |
|
Presiune maximă de operare |
100 psi (7 bar) |
|
Greutate de transport |
PP: 18 lbs. (9 kg) PVDF: 21 lbs. (9,5 kg) Nailon: 17 lbs. (8 kg) |
Avantaje și caracteristici
● HP20Pompă pneumatică cu diafragmă de 3/4 inchadoptă carcasă ne-metalice și piese de curgere-rezistente la coroziune. Întreaga pompă are o rezistență excelentă la coroziune și uzură, cu o durată de viață prelungită. Are o performanță puternică de auto-amorsare și o structură fără etanșare-, permițând pornire rapidă și funcționare în uscat-de lungă durată.
● Alimentată de aer comprimat, această pompă rezistentă cu membrană acţionată de aer nu generează nicio scânteie electrică pentru un nivel ridicat de siguranţă. Designul cu forfecare redusă-menține intacte compozițiile suporturilor sensibile. Debitul este reglabil pentru a se potrivi la-condițiile de producție la cerere.
● Echipat cu supapă de aer-fără ulei, fără punct mort și fără risc de blocare. Structura modulară permite întreținerea-la fața locului fără dezasamblare. Corpul ușor susține instalații scufundate, montate pe perete și mobile. Designul cu mai multe-porturi este compatibil cu diverse sisteme de conducte pentru diverse aranjamente.
Schema completă de instalare a sistemului
1. Unitate de tratare a sursei de aer
Regulator de filtru ②: Filtrează mai întâi impuritățile și umezeala din aerul comprimat, apoi reglează și stabilizează presiunea aerului furnizat pompei.
Uscător ③: Îndepărtează în continuare umezeala din aerul comprimat pentru a preveni pătrunderea vaporilor de apă în camera pompei și să provoace coroziunea și înghețarea componentelor interne.
Lubrificator ④: Atomizează uleiul lubrifiant și îl amestecă în aer comprimat pentru a lubrifia părțile în mișcare, cum ar fi supapele pneumatice și diafragmele pompei și pentru a reduce uzura.
Componente suport: admisie aer, supapă de reținere, supapă de închidere-.
2. Corpul pompei și sistemul de evacuare
Corpul pompei: pompa pneumatică cu diafragmă de bază, care antrenează diafragma să se miște înainte și înapoi prin aer comprimat pentru a realiza aspirarea și descărcarea fluidului.
Eșapament: Instalat la orificiul de evacuare al pompei pentru a reduce zgomotul de evacuare.
Evacuare prin conducte: Evacuează gazele reziduale într-o zonă sigură pentru a evita poluarea mediului în atelier.
Conexiune flexibilă: o conexiune flexibilă între pompă și unitatea de tratare a sursei de aer pentru a amortiza vibrațiile și a reduce transmiterea stresului.
3. Conducta de aspirare a fluidului (partea stângă a figurii)
Aspirație: Punctul de pornire al fluidului care intră în sistem, conectat la rezervoarele de stocare a lichidului sau conductele din amonte.
Supapă de închidere-: oprește aspirația fluidului pentru o întreținere convenabilă a pompei.
Manometru compus: monitorizează presiunea-laterală de aspirație pentru a identifica probleme precum ridicarea insuficientă a aspirației și blocarea conductei.
Conector flexibil: Absoarbe vibrațiile pompei și previne daunele cauzate de stres cauzate de conexiunea rigidă a conductei.
Orificiul de scurgere: Evacuează lichidul rezidual din conducta de aspirație pentru întreținere sau golire a conductei.
Conexiune la conducte: mai multe tipuri de conexiune sunt opționale pentru a se adapta la-condițiile conductei de pe site.
4. Conducta de evacuare a fluidului (partea dreaptă a figurii)
Conector flexibil: tamponează vibrațiile pompei pentru a proteja conductele și echipamentele.
Conexiune la conductă: în concordanță cu capătul de aspirație, adaptabil la conductele de pe-santiere.
Port de scurgere: Evacuează lichidul rezidual din conducta de evacuare pentru întreținere și golire.
Suprimator de supratensiune ①: Stabilizează presiunea de refulare pulsatorie a pompelor pneumatice cu diafragmă și protejează conductele și echipamentele din aval, servind ca un accesoriu cheie pe partea de refulare.
Manometru: monitorizează presiunea-de descărcare pentru a evalua starea de funcționare a pompei.
Supapă de închidere-: oprește descărcarea fluidului pentru a facilita întreținerea pompei și a echipamentului din aval.
Descărcare: ieșirea terminală a sistemului, conectată la conductele și echipamentele din aval.
Alimentare nereglată cu aer la supresor de supratensiune: furnizează direct aer comprimat nereglat la supresor de supratensiune, utilizând compresibilitatea gazului pentru a absorbi pulsația fluidului.
Aplicații
● Industria producătoare de baterii cu litiu
Poate fi folosit pentru transportul de medii, inclusiv șlam de electrozi și electroliți. HP20Pompă pneumatică cu diafragmă de 3/4 inchadoptă acționare pneumatică și nu generează scântei electrice în timpul funcționării, satisfacând cerințele de rezistență la explozie-fabricii. Transportul cu forfecare redusă protejează proprietățile chimice ale materialelor și furnizează medii ușor și constant.
● Domeniul de producție chimică fină
Aplicabil pentru transportul acizilor puternici, alcalinelor puternice, solvenților organici și fluidelor chimice cu vâscozitate înaltă{0}. Pompa durabilă cu diafragmă acționată cu aer HP20 rezistă eficient la eroziunea de la astfel de fluide cu rezistență la coroziune și uzură, prelungind durata de viață. Acceptă auto--amorsarea și funcționarea în uscat, potrivirea liniilor de producție intermitente. Debitul și presiunea pot fi reglate cu precizie pentru a realiza producția la-la cerere.
● Industria de acoperire și prelucrare a cernelii
Se aplică în principal pentru transportul pastei de culoare, vopselei brute și lichid amestecat cu particule solide. HP20Pompă pneumatică cu diafragmă de 3/4 inchpoate livra medii care conțin particule-și nu este predispus la blocare, asigurând o producție continuă. Etanșarea etanșă realizează zero scurgeri și elimină risipa de material. Întreținerea ușoară și operarea simplă reduc costurile de timp cauzate de timpul de oprire a echipamentelor.
FAQ
Î: Vâscozitatea materialelor transportate variază, iar setările de parametri fixe nu pot îndeplini diverse cerințe de transport.
R: Pompa pneumatică cu membrană HP20 3/4" permite reglarea continuă și precisă a presiunii și a debitului prin reglarea presiunii și a debitului de admisie a aerului, adaptându-se la condițiile de transport ale materialelor cu diferite vâscozități. Pentru fluide cu vâscozitate scăzută, reducerea presiunii de alimentare a aerului și viteza de transport realizează o livrare stabilă de lichide cu viteză scăzută, creșterea viscozității corespunzătoare a aerului cu viteză ridicată. presiunea de admisie mărește puterea și forța de transport a pompei, asigurând o livrare uniformă și consecventă a materialului.
Î: Întreținerea complicată a echipamentelor și timpul de oprire{0}}care necesită timp afectează progresul producției.
R: Pompa durabilă cu diafragmă acţionată cu aer HP20 adoptă un design modular integrat, cu componente ale supapei de aer aranjate independent, piese de flux și ansambluri cu diafragmă pentru o structură ordonată și compactă. Defecțiunile obișnuite, cum ar fi blocarea materialului și blocarea supapei de aer, pot fi demontate, înlocuite și întreținute separat fără a îndepărta întreaga pompă, ceea ce simplifică foarte mult procesul de întreținere. Echipată cu o supapă de aer de lubrifiere fără ulei-, pompa funcționează fără probleme, fără blocare și are o rată scăzută de defecțiuni.
Î:-Transportarea pe termen lung a mediului chimic corodează componentele pompei și provoacă scurgeri de lichid și poluare.
R: Corpul pompei, piesele de curgere, etanșările și alte componente ale pompei pneumatice cu membrană HP20 3/4" sunt echipate cu materiale adecvate anti-coroziune și rezistente-la uzură, în funcție de intensitatea coroziunii-fluidelor transportate de la fața locului. Designul ne{-metalic evită contactul cu metalul, erodarea și oxidarea acidului alcalin al pompei prin prevenirea eficientă a contactului cu metalul, erodarea și erodarea alcalii. Solvenți organici și nămoluri. Structura internă anti--coroziune foarte adaptabilă are o stabilitate ridicată și o rezistență excelentă la penetrarea chimică, menținând conducta internă netedă și neobstrucționată, reduce coroziunea pereților interni și deteriorarea componentelor și scade frecvența de înlocuire și întreținere a pieselor de uzură.
Î: De unde să cumpărați HP20Pompă pneumatică cu diafragmă de 3/4 inch?
R: Puteți contacta echipa noastră de vânzări prin e-mailjuicy@sxhono.com.cnpentru a obține specificații de produs, cotații și recomandări de selecție. Dacă aveți cerințe speciale de aplicare, vă putem oferi și soluții personalizate de transfer de fluide.
